¿El disyuntor diferencial es suficiente para estar protegidos en casa?

Existe una creencia muy extendida en el ámbito de las instalaciones residenciales: "Con tener un interruptor diferencial es suficiente para estar protegido, la puesta a tierra es secundaria". Es probable que alguna vez hayas escuchado a alguien decir que un diferencial lo salvó sin tener tierra en casa.

Sin embargo, fiar la seguridad de un hogar únicamente al diferencial es un grave error de apreciación. Para entender por qué la doble protección (Diferencial + Puesta a Tierra) es estrictamente necesaria, conviene analizar qué ocurre realmente en el circuito cuando surge una falla.

---

¿Cómo detecta una falla un interruptor diferencial?

El interruptor diferencial funciona comparando en todo momento la corriente que entra por la fase con la corriente que regresa por el neutro:

• Funcionamiento normal: I_fase = I_neutro. El diferencial permanece cerrado y la energía fluye normalmente.
• Fuga de corriente: I_fase ≠ I_neutro. Cuando existe una diferencia de intensidad (típicamente a partir de 30 mA en instalaciones residenciales), el diferencial se dispara en cuestión de 20 a 40 ms para cortar el suministro.

El problema del "agua o chasis electrificado"

Imagina un termo eléctrico o una lavadora donde el aislamiento cerámico de la resistencia se degrada. La fase entra en contacto directo con el agua o las tuberías metálicas.

Si no existe conexión a tierra (o está interrumpida):

1. La corriente no tiene un camino hacia dónde drenar.
2. Como la corriente de entrada sigue siendo igual a la de salida en el circuito principal, el diferencial no detecta ninguna anomalía y no se dispara.
3. El agua y la grifería quedan energizadas a la tensión de la red (230 V) esperando a que alguien las toque.

---

Los 4 escenarios reales: ¿qué pasa cuando la falla entra en contacto con las personas?

Para comprender el peligro de no contar con una puesta a tierra adecuada, analicemos qué sucede en cuatro situaciones cotidianas:

1. Contacto directo descalzo (sin tierra en la vivienda)

Si una persona sale de la ducha o viene de hacer actividad física, la resistencia eléctrica de su cuerpo baja a unos 1000 Ω debido a la humedad y el sudor. Si toca un grifo energizado a 230 V estando descalza:

Intensidad = 230 V / 1000 Ω = 230 mA

• Resultado: El diferencial se disparará (al superar los 30 mA), pero la persona habrá recibido una descarga de 230 mA. Teniendo en cuenta que corrientes superiores a 30 mA ya conllevan riesgo vital o fibrilación ventricular, el diferencial saltó, pero la persona actuó como el "conductor de prueba" para que lo hiciera.

2. Contacto con calzado aislante (sandalias)

Al usar sandalias, el calzado aísla temporalmente el cuerpo del suelo, por lo que el diferencial no se entera de la presencia de tensión al tocar el grifo. Sin embargo, al abrir la llave y recibir el agua energizada, el agua con sales disueltas rompe el aislamiento del calzado en milisegundos. La resistencia corporal cae aún más y la descarga vuelve a circular a través del cuerpo antes de que el diferencial llegue a cortar.

3. Instalación con una tierra deficiente (alta resistencia)

Si la instalación tiene una toma a tierra con resistencia muy elevada (por ejemplo, mayor a 100 Ω), la corriente de fuga buscará el camino de menor resistencia. Si la resistencia del cuerpo humano es menor que la de la propia puesta a tierra defectuosa, gran parte de la descarga volverá a circular por la persona.

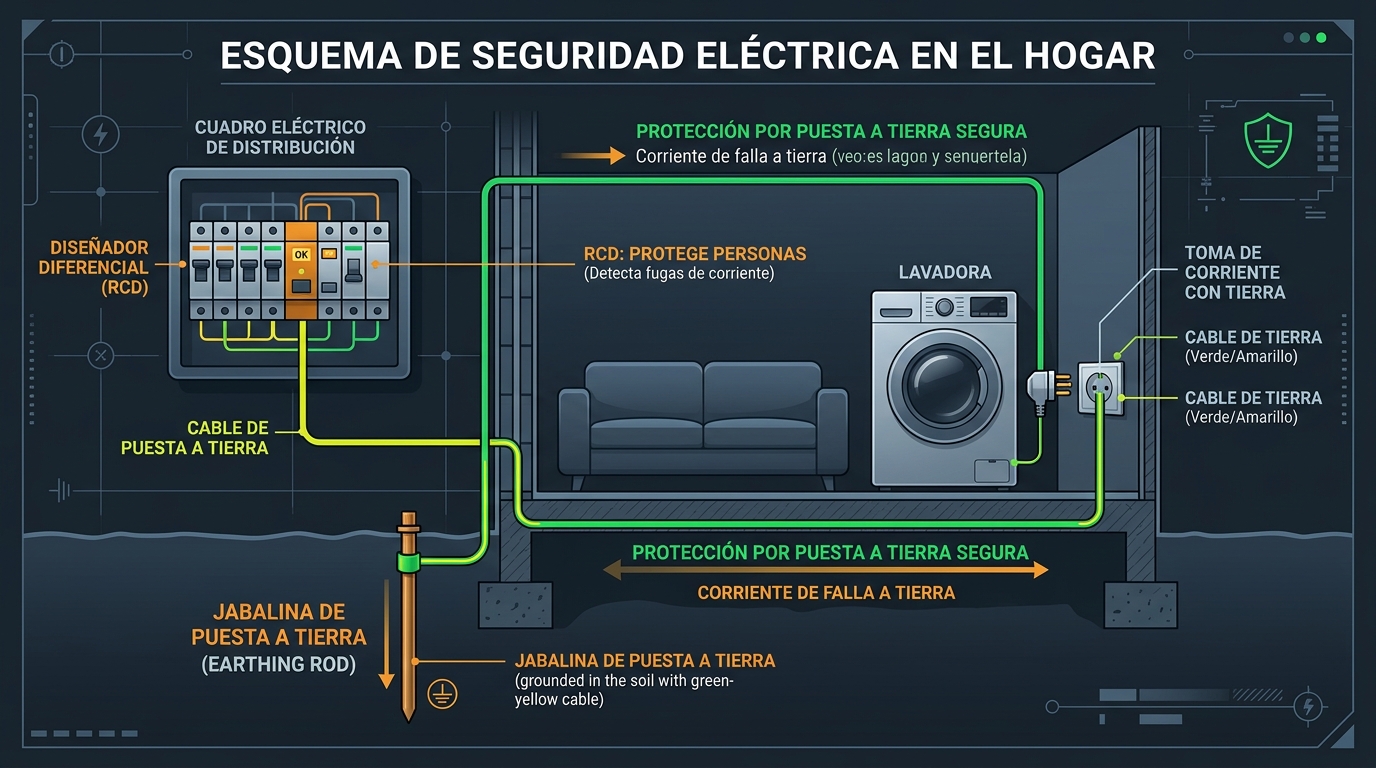

4. La combinación correcta: Buena tierra (≤ 10 Ω) + Diferencial

En una instalación con una puesta a tierra adecuada:

1. En el instante exacto en que la resistencia del termo se rompe y deriva tensión a la masa o al agua, la corriente drena inmediatamente a tierra (230 V / 10 Ω = 23 A).
2. El diferencial detecta al instante que I_fase ≠ I_neutro y se dispara de forma automática en 20 a 40 milisegundos.
3. Nadie necesita tocar el grifo ni el electrodoméstico para que la protección actúe. La instalación se desenergiza antes de que exista riesgo para cualquier usuario.

---

Conclusión

El interruptor diferencial y la puesta a tierra no son alternativas intercambiables, sino componentes complementarios de un mismo sistema de seguridad:

• La toma a tierra proporciona el canal de drenaje preventivo ante fallas de aislamiento.
• El diferencial detecta la fuga por ese canal y corta el suministro eléctrico.

Confiar únicamente en el diferencial significa aceptar que el cuerpo humano sea el encargado de cerrar el circuito para que la protección reaccione. La verdadera seguridad eléctrica se logra únicamente mediante la doble protección.

---
